主要特點：
★本機床主要用于工件內孔、內端面、外端面、臺階孔的磨削�！�
★機床床身采用澆鑄件，變形小，剛性好。
★機床參數的設置，修正采用觸摸屏形式，可實現人機對話。
★機床所有移動導軌采用高精度滾動直線導軌、滑動性好，進給往復絲杠采用高精度滾珠絲杠。
★機床進給系統和往復系統均采用伺服系統兩軸聯動控制。
★機床砂輪軸采用高速電主軸，由靜止變頻器控制，實現無級調速。
★床頭箱工件主軸軸承采用高精度滾動軸承，工件轉速為交流變頻，無級調速。
★機床可配三爪卡盤、液壓卡盤、薄膜卡盤、氣動卡盤等夾具供用戶選配。
★機床采用全封閉罩殼，外形美觀大方。
規格參數

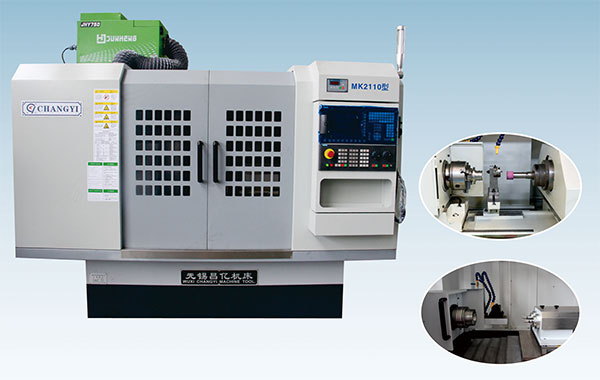

| 機床型號 |
MK2110 |
| 磨削孔徑 |
ф5-100 |
| 磨削深度 |
150 |
| 工件旋徑 |
罩內 |
ф260 |
| 罩外 |
ф480 |
| 床頭回轉角度（°） |
20 |
| 工件轉速（r/min） |
0-800（無級變速） |
| 砂輪轉速（r/min） |
0-42000（無級變速） |
| X軸伺服電機功率 |
1 |
| X軸分辨率 |
0.001 |
| X軸行程 |
150 |
| Z軸伺服電機功率 |
2 |
| Z軸分辨率 |
0.001 |
| Z軸行程 |
500 |
| 工件電機功率 |
0.45/0.75 |
| 砂輪電機功率 |
7-9 |
| 機床總功率 |
12.75 |
| 機床外形尺寸 |
2363×1860×2000 |
| 機床重量 |
3200 |
| 工作精度（按標準試件） |
內孔圓度（μm） |
2 |
| 內孔圓柱度（μm） |
3 |
| 內孔表面粗糙度（μm） |
Ra0.4 | |
