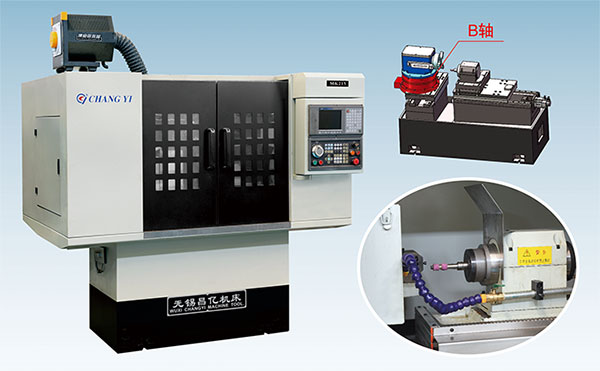

MK215+B軸型數控內圓磨床主要用途及結構特點：
★本機床為三軸（X進給、Z砂輪、B分度軸）數控內圓磨床，主要用于磨削工件的內圓孔、內錐孔、內端面、外端面的磨削。磨削循環均自動完成（具有自動進刀、退刀、粗磨、精磨；自動修正砂輪、自動補償?shù)裙δ埽?BR>★機床采用工件進給，B軸分度（力矩轉臺），工作臺（砂輪架）左右運動的結構方式，工件箱進給及砂輪架運動導軌均為滾動直線導軌，均由伺服電機驅動滾珠絲杠運動，工件主軸及砂輪主軸旋轉速度均由變頻器控制，實現無級調速。工件夾緊為液壓動力卡盤，同時可以根據用戶工件的特殊性配置其它相匹配的夾具。
★機床為全封閉防護罩殼，前置回轉式操作箱、后置背包式電器柜。
MK215+B軸型數控內圓磨床規格參數
| 序號 |
名稱 |
技術參數 |
| 1 |
磨削內孔直徑范圍 |
5-50 mm |
| 2 |
磨削內孔深度 |
80 mm |
| 3 |
工件電機功率 |
0.45/0.75 kw |
| 4 |
X軸伺服電機功率 |
6 NM |
| 5 |
Z軸伺服電機功率 |
6 NM |
| 6 |
砂輪電主軸功率 |
4-12 kw |
| 7 |
B軸力矩電機功率 |
1.5kw |
| 8 |
砂輪電主軸轉速 |
0-60000(r/min)無極調速 |
| 9 |
工件轉速 |
0-800(r/min)無極調速 |
| 10 |
B軸定位精度 |
+、-4角秒 |
| 11 |
X、Z軸定位精度 |
5 μm |
| 12 |
B軸重復定位精度 |
+、-2角秒 |
| 13 |
X、Z軸重復定位精度 |
2 μm |
| 14 |
X軸行程 |
80 mm |
| 15 |
Z軸行程 |
230 mm |
| 16 |
X軸運動速度 |
5 m/min |
| 17 |
Z1軸運動速度 |
5 m/min |
| 18 |
機床外形尺寸 |
2200×1600×2300 mm |
| 19 |
機床重量 |
1800 kg |
| 20 |
額定功率 |
12kw |
| 加工精度 |
| 1 |
內孔圓度 |
2 μm |
| 2 |
內孔圓柱度 |
3μm |
| 3 |
內孔表面粗糙度 |
Ra0.4 μm |
