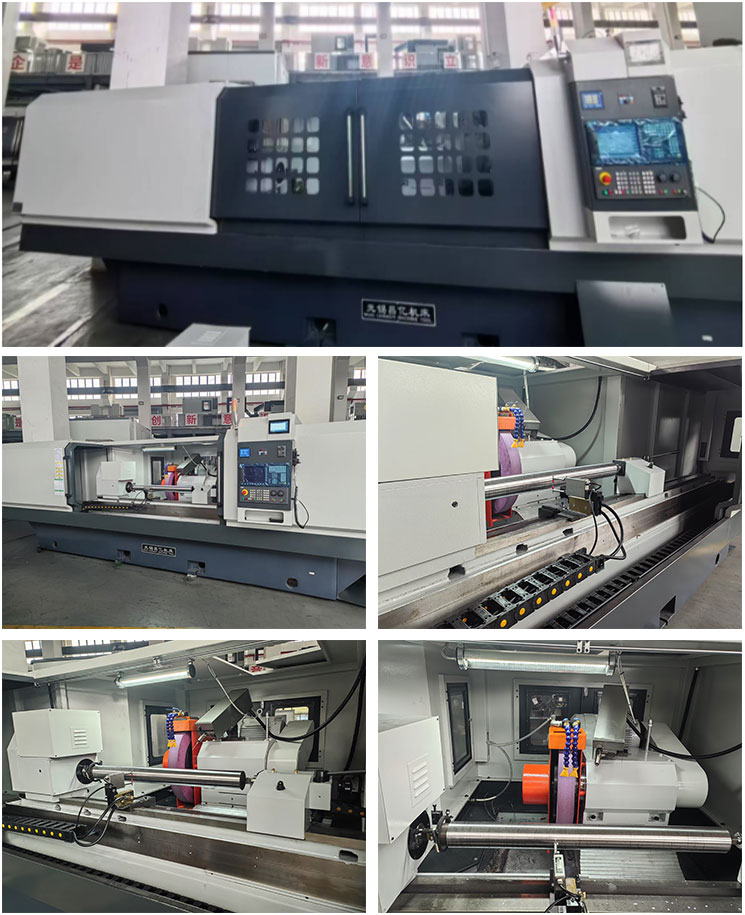

機床主要用途及結構特點：
●本機床為二軸（砂輪架橫向進給X軸、工作臺縱向運動Z軸）二聯動數控外圓磨床，數控系統采用國際或國內知名品牌。具
有自動進刀、退刀、粗磨、精磨，修正砂輪，自動補償?shù)裙δ�，加配自�?dòng)測量?jī)x，能實現磨削循環的全閉環功能。
●砂輪主軸采用套筒式或動靜壓主軸，砂輪架導軌采用鋼導軌，工作臺導軌采用平一V型貼塑潤滑導軌，采用伺服電機滾珠絲
杠驅動進給機構及工作臺移動。
●機床主體采用鑄鐵件鑄造成型，全封閉防護罩殼，后置背包式電器柜，前置回轉式操作屏。
技術參數表
| 磨床型號\名稱 |
MK1320
×500 |
MK1332
×500 |
MK1332
×750 |
MK1332
×1000 |
MK1332
×1500 |
MK1350
×2000 |
| 磨削外徑范圍 |
6-200 |
8-320 |
8-320 |
8-320 |
10-320 |
50-500 |
| 磨削工件長度 |
500 |
500 |
750 |
1000 |
1500 |
2000 |
| 工作臺回轉角度（°） |
+4、-3 |
+4、-3 |
+4、-3 |
+4、-3 B |
+4、-3 |
+4、-3 |
| 頂尖中心高度 |
125 |
180 |
180 |
180 |
180 |
270 |
| 頭架頂尖（莫氏號） |
4# |
4#/5# |
4#/5# |
4#/5# |
4#/5# |
6# |
| 尾架頂尖（莫氏號） |
4# |
4# |
4# |
4# |
4# |
6# |
| X軸定位精度 |
3 |
3 |
4 |
4 |
4 |
8 |
| X軸重復定位精度 |
2 |
2 |
3 |
3 |
3 |
5 |
| Z軸定位精度 |
4 |
4 |
5 |
6 |
8 |
15 |
| 重復定位精度 |
2 |
2 |
3 |
3 |
4 |
6 |
| 工作臺縱向移動距離 |
500 |
500 |
750 |
1000 |
1500 |
2000 |
| 砂輪架移動距離 |
250 |
380 |
380 |
380 |
400 |
500 |
| 尾架套筒移動量 |
40 |
50 |
50 11 |
50 11 |
50 11 |
60 |
| 砂輪電機功率（KW） |
4 |
11 |
|
|
|
18 |
| 機床總功率（ KW） |
13 |
20 |
21 |
21 |
21 |
32 |
| 機床重量（Kg） |
2800 |
4000 |
4800 |
5300 |
6800 |
9800 |
| 外圓圓度 |
1.5 |
2 |
2 |
3 |
3 |
5 |
| 外圓圓柱度 |
3 |
3 |
4 |
5 |
6 |
8 |
| 表面粗糙度Ra（um） |
0.32 |
0.32 |
0.32 |
0.32 |
0.32 |
0. 4 |
|
