主要特點：

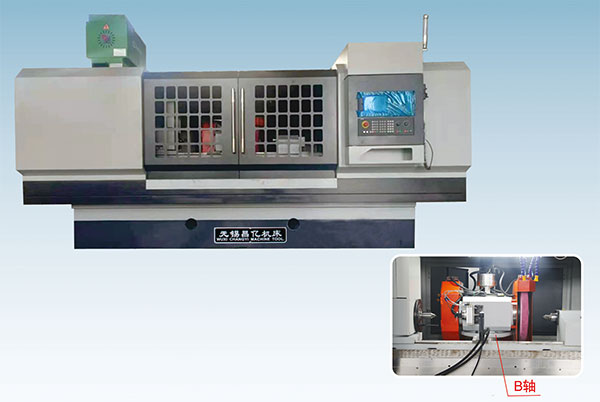

★ 本機床為三軸(砂輪架橫向進給X軸、工作臺縱向運動Z軸、砂輪架底座分度回轉B軸)二聯動數控萬能外圓磨床，數控系統 采用國際或國內知名品牌。具有自動進刀、退刀、粗磨、精磨，修正砂輪，自動補償、砂輪架自動回轉等功能，加配自動測 量儀，能實現磨削循環功能的全閉環。
★ 砂輪架自動旋轉B軸采用力矩電機驅動，砂輪主軸采用套筒式或動靜壓主軸，砂輪架導軌采用鋼導軌，工作臺導軌采用平一 V型貼塑潤滑導軌，采用伺服電機滾珠絲杠驅動進給機構及工作臺移動。
★ 機床主體采用鑄鐵件鑄造成型，全封閉防護罩殼，后置背包式電器柜，前置回轉式操作屏。
規格參數
| 名稱 |
技術參數 |
| 外圓磨削長度 |
500mm |
1000mm |
1500mm |
| 磨削外圓直徑范圍 |
8—320mm |
| 磨削內圓直徑范圍 |
20—150mm |
| 磨削內圓深度 |
180mm |
| 頂尖至臺面中心高 |
180mm |
| 工作臺縱向移動距離 |
550mm |
1050mm |
1550mm |
| 工作臺回轉角度 |
+4、—3° |
| 砂輪架移動距離 |
250mm |
| 頭尾架頂尖錐度 |
莫氏5號 |
| 頭架卡盤直徑 |
200mm |
| 尾架套筒移動量 |
40mm |
| 砂輪尺寸 |
500×20-70×305mm |
| X軸伺服電機功率 |
11nm |
| Z軸伺服電機功率 |
20nm |
| B軸電機功率 |
2.2kw |
| B軸定位精度 |
+、一4 角秒 |
| B軸重復定位精度 |
+、一2 角秒 |
| X、Z軸定位精度 |
8um |
| X、Z軸重復定位精度 |
2um |
| 砂輪電機功率 |
11KW |
| 機床總功率 |
21.5kw |
| 機床重量 |
7700kg |
8800kg |
1000kg |
| 機床外形尺寸（mm ） |
3700×2800×2600 |
4300×2800×2700 |
5200×2800×2800 |
| 加工精度 （標準送件） |
內、外圓度 |
0.002mm |
| 外圓圓柱度 |
0.003mm |
| 表面粗糙度 |
Ra0.32um |
| 內外圓同心度 |
0.003um |
|
