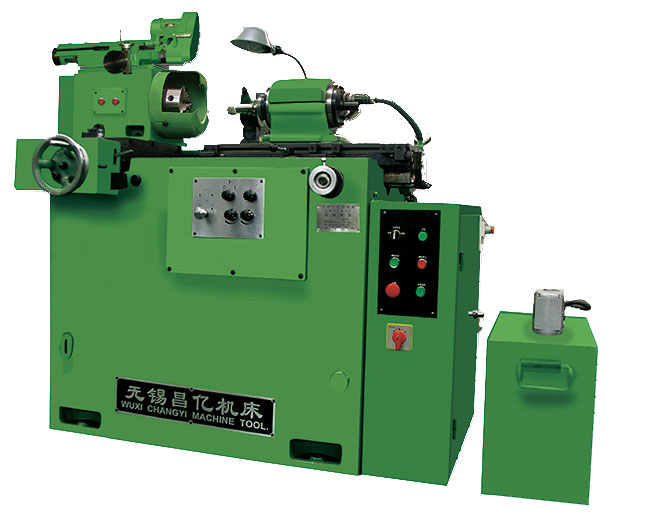

本機床主要特點
★本機床主要用于小孔徑的內孔、臺階孔、內錐孔的磨削。
★機床導軌采用雙V型預加負荷，高精度滾動導軌，剛性好。
★采用高速大功率電動砂輪軸，由靜止變頻器供電，能耗低、噪聲小。
★進給機構采用三滾輪系統，液壓控制，精度高。
★本機床設有端面磨削裝置，能工作內孔與端面的垂直度。
規格參數表
| 機床型號 |
MD215A |
| 磨削孔徑 |
ф5-ф50 |
| 磨削深度 |
80 |
| 工件旋徑 |
罩內 |
ф180 |
| 罩外 |
ф220 |
| 床頭回轉角度（°） |
30° |
| 工件轉速（r/min） |
280、400、560、800 |
| 砂輪轉速（r/min） |
16000-24000/48000-60000 |
| 端磨轉速（r/min） |
1600 |
| 機床總功率 |
6.14 |
| 工件電機功率 |
0.45-0.75 |
| 砂輪電機功率 |
1-4 |
| 機床外形尺寸 |
1580×1450×1560 |
| 機床重量 |
1220 |
| 機床使用電源 |
3N-50Hz 380V |
| 工作精度（按標準試件） |
內孔圓度（μm） |
3 |
| 內孔圓柱度（μm） |
3 |
| 內孔表面粗糙度（μm） |
Ra0.63 | |
