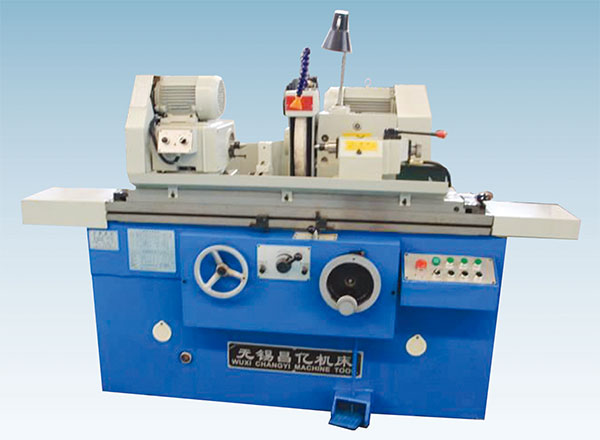

本機床主要特點
★ 本機床用于磨削圓柱形和圓錐形的外圓，也可磨削軸向端面。
★ 砂輪架橫向進給移動具有液壓快速移動和自動周期進給及手動進給幾種形式。
★ 砂輪架導軌采用平-V型滾動滑動導軌。
規格參數表
| 名稱 |
參數 |
| 磨削直徑范圍 |
6-200mm |
| 磨削長度 |
500mm |
750mm |
| 頂尖距 |
520mm |
760mm |
| 中心高 |
125mm |
| 磨削工件重量 |
50kg |
80kg |
| 機床外形尺寸（長x寬x高） |
2000×1420×1600mm |
2500×1420×1600mm |
| 機床重量 |
2400kg |
3200kg |
| 工作臺移動量 |
550mm |
780mm |
| 工作臺往復運動速度 |
100-4000mm/min |
| 上工作臺回轉角度 |
-3 + 7° |
| 砂輪尺寸 |
Φ400×40×Φ203mm |
| 砂輪線速度 |
<35m/s |
| 砂輪軸轉速 |
1780r/min |
| 砂輪架快速移動量 |
20mm |
| 砂輪架移動量 |
150mm |
| 手輪一轉砂輪架移動量 |
1mm |
| 微調捏手一格砂輪架移動量 |
0.005mm |
| 主軸轉速 |
60.85.230.120.170.460 r/min |
| 頭架旋轉 |
-30~90° |
| 主軸推孔的莫氏錐度 |
莫氏3號 |
| 頂尖套筒的移動量 |
25 |
| 頂尖套筒的莫氏錐度 |
莫氏3號 |
| 油泵流量 |
16 L/min |
| 液壓系統壓力 |
0.8-lMpa |
| 冷卻泵流量 |
25 L/min |
| 砂輪架電動機功率 |
4kw |
| 頭架電動機功率 |
0.25/0.37kw |
| 油泵電動機功率 |
0.75kw |
| 冷卻泵電機功率 |
0.9kw |
| 加工精度 |
| 圓度 |
0.0015mm |
| 圓柱度 |
0.002mm |
| 表面粗糙度 |
Ra0.32um |
|
